Поплавковый автоматический выключатель трюмной помпы, 4202-1

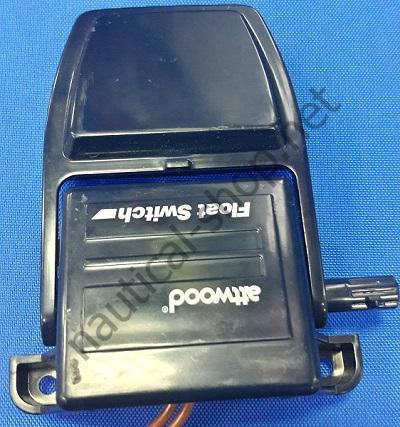

Attwood S3-Series (модель 4202-1) — это надежный механический поплавковый выключатель, разработанный для автоматизации работы осушительных (трюмных) помп на катерах, лодках и яхтах. Устройство замыкает электрическую цепь и запускает насос, когда уровень воды в трюме поднимается выше критической отметки.
Технические характеристики:

• Артикул производителя: 4202-1
• Совместимость по напряжению: 12 В и 24 В постоянного тока (DC).
• Максимальная сила тока: До 12 Ампер в сети 12 В. До 6 Ампер в сети 24 В.
• Материал корпуса: Прочный, стойкий к морской воде и химикатам термопластик.
• Порог включения: Помпа запускается при достижении уровня воды около 51 мм (2 дюйма).
• Порог выключения: Помпа останавливается, когда уровень воды падает до 19 мм (0,75 дюйма).

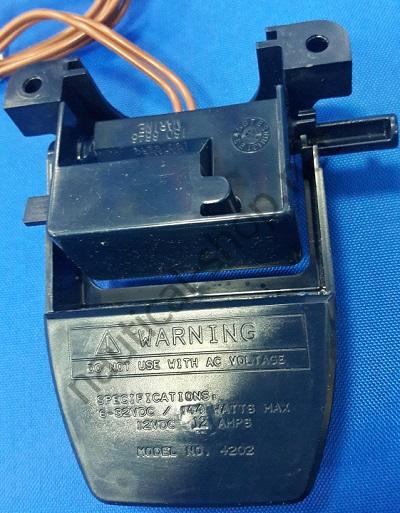

• Тестовый диск (Manual Test): На боковой стороне корпуса расположен поворотный диск. Он позволяет вручную приподнять поплавок изнутри, чтобы проверить работоспособность выключателя и помпы без заполнения трюма водой.
• Эластичный вывод кабеля: Место выхода проводов спроектировано так, чтобы кабель не перегибался и не перетирался при постоянном движении поплавка вверх и вниз.
• Полная герметичность: Электрические контакты полностью изолированы от влаги, что предотвращает коррозию и короткое замыкание.

• Угол наклона: Выключатель сохраняет работоспособность при установке на поверхности с углом наклона до 24 градусов.
• Размещение: Устройство должно монтироваться на одном уровне с основанием трюмной помпы или чуть выше нее. Крепление к дну осуществляется с помощью нержавеющих саморезов.
• Кабельные соединения: Места скрутки проводов необходимо поднимать как можно выше над максимальным уровнем воды в трюме и изолировать термоусадочными трубками с клеевым слоем для защиты от окисления.

1. Автоматический режим: Плюс от аккумулятора проходит через предохранитель, заходит в выключатель Attwood 4202-1, а оттуда идет на помпу. При подъеме поплавка цепь замыкается.
2. Трехпозиционный переключатель (рекомендуется): Позволяет переводить систему в три режима на приборной панели:

• MANUAL (Ручной): Помпа работает принудительно в обход поплавка.
• OFF (Выключено): Система полностью обесточена.
• AUTO (Автоматический): Управлением помпой полностью занимается выключатель Attwood.
